Компактный беспроводной роутер Netgear WNR612. Включаем беспроводное соединение

Роутеры для комфортного доступа в сеть Интернет нескольких устройств в последнее время получили широкое распространение. Зачастую аппаратные характеристики ограничены портом WAN, 4-мя портами LAN и Wi-fi. Проводные порты обычно ограничены скоростью 100 Мбит/с, но могут быть и гигабитными.

Функционал маршрутизатора вполне традиционен: подключение через web-браузер, поддержка доступа в Интернет с помощью NAT, поддержка различных вариантов подключения, межсетевой экран и многое другое.

В связи со значительным совершенствованием аппаратной части роутеров их производительность увеличивается при уменьшении стоимости. Львиная доля устройств представлена в нижнем ценовом диапазоне, достойным представителем которого является модель Netgear WNR612.

Комплект и внешний вид

Роутер поставляется в компактной коробке из картона, окрашенной в цвета бренда, а именно оранжевый, зеленый и белый. В связи с локализацией роутера все надписи только на русском языке. Помимо традиционных спецификаций и изображений имеется подробное описание функций и схема подключения.

В комплект поставки входит маршрутизатор, блок питания 7,5В, сетевой кабель, подставка для вертикального расположения, краткое руководство и гарантийный талон.

Поскольку модель весьма свежая, на сайте производителя информации о нем практически нет. Подробнейшее руководство по данному устройству можно скачать с сайта производителя на английском языке. Гарантийный срок роутера составляет 24 месяца, что случается крайне редко на рынке электронных устройств.

Наличие в изделии округлых корпусных углов и применение белого пластика вызывают определенную ассоциацию с устройствами американского яблочного бренда. Хотя производитель Netgear разработал и применяет такой дизайн очень внушительное время. Заметно увеличивает потребительские свойства матовость материала корпуса.

Немаловажным преимуществом маршрутизатора WNR612 от многих конкурентов по праву считается его небольшие размеры (140×95×30мм). Это обусловлено, прежде всего, уменьшением числа проводных портов с 4 до 2. Принимая во внимание, что процент классических рабочих станций снижается, такое решение выглядит вполне оправданным и обоснованным.

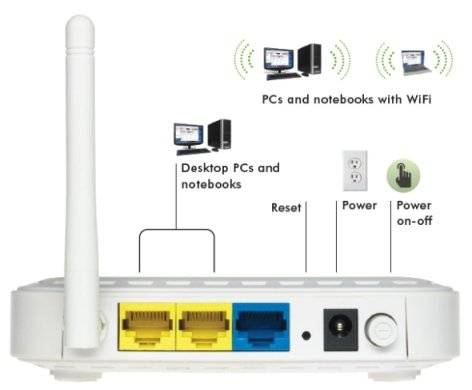

На задней панели маршрутизатора расположены:

2 порта LAN;
порт WAN;
вход для блока питания;
кнопка сброса.

В связи с использованием беспроводных антенн в данной модели роутера отсутствуют разъемы для внешних антенн.

Индикаторы работы маршрутизатора расположены на лицевой части, а именно:

Активной вентиляции у модели нет, вместо которой имеются отверстия по бокам верхней и нижней панелей. Пассивной вентиляции для этой модели вполне достаточно, так как в процессе работы он греется не существенно. За устойчивость в роутере отвечают 4 прорезиненные ножки.

При желании маршрутизатор можно расположить вертикально. Крепления для расположения маршрутизатора не стене нет. Нижняя поверхность устройства оклеена описанием подключений и прочей полезной информацией.

Подключение роутера

Подключение маршрутизатора Netgear WNR612 может показаться сложным на первый взгляд.

Опишем данный процесс подробнейшим образом:

извлеките устройство из упаковки и установите в нужном месте;
подсоедините адаптер питания в необходимый разъем на задней стороне роутера, а другим концом в розетку 220В;
сетевой кабель интернет-провайдера подсоедините к порту роутера с надписью «Интернет»;
сетевой кабель, который поставляется вместе с роутером, необходимо одной стороной вставить в любой порт LAN, а другой в сетевую плату рабочей станции.

После подключения роутера важно иметь ясное представление как настроить роутер Netgear WNR612. Для его настройки первоначально нужно осуществить вход в интерфейс роутера.

Видео: Настройка Wi Fi роутера

Вход

Для настройки и обслуживания роутера нет необходимости в наличии специализированных программ. Все управление роутером осуществляются с помощью web-браузера.

Для входа в интерфейс устройства следует осуществить следующие действия:

Настройки протоколов Интернет

В зависимости от поставщика услуг связи и его параметров требуется оптимально возможный вариант подключения.

PPTP

PPTP – это наиболее распространенная разновидность VPN-подключения.

Для настройки данного варианта требуется:

на стартовый вопрос ответить утвердительно;
выбрать в следующем списке «PPTP»;
указать имя пользователя и пароль;
указать имя VPN-сервера;
ввести второстепенные параметры, предоставленные в активном окошке;
выбрать один из двух возможных вариантов подключения: статический или динамический.

Для настройки подключения данного вида следует:

выбрать соответствующий тип соединения;
ввести имя пользователя и пароль (взять в договоре);
в поле «Режим подключения» выбрать «Всегда включено»;
в следующем поле ввести данные из договора;
IP-адрес DNS-сервера - выбрать первый вариант;
MAC-адрес маршрутизатора - выбрать первый вариант;
оставшиеся опции можно оставить без изменения.

PPPoE

Для настройки данного свособа подключения требуется:

Статический IP-адрес

Последний режим — это фиксированные параметры, которые обычно указываются в документации провайдера.

Для настройки данного режима необходимо:

Wi-fi

Последовательность действий для настройки защиты беспроводной сети следующая:

Как настроить IPTV

Для настройки IPTV необходимо перейти в браузере к вкладке «Параметры Интернет-порта» . В случае наличия потребности просмотра ТВ на рабочей станции или ноутбуке необходимо снять галочку «Отключить IGMP-прокси» . Для использования для просмотра ТВ приставки STB следует выбрать любой локальный порт LAN1 или LAN2. После установки требуемых параметров необходимо подтвердить выбор, нажав на кнопку «Применить».

Прошивка роутера

Нередко возникает ситуация когда требуется обновить прошивку роутера. Несмотря на то, что это очень ответственное мероприятие, если следовать инструкции ниже – то вполне можно самостоятельно обновить прошивку.

Последовательность действий при смене прошивки на NetGear WNR612:

На этом перепрошивка роутера успешно завершена.

По итогам проверки функционирования роутера Netgear WNR612 можно смело рекомендовать данное устройство для организации высокоскоростных подключений к сети Интернет, для которых наличие гигабитных портов является излишеством, как и максимальная скорость Wi-Fi соединения.

При небольших габаритах, он сочетает в себе отличную производительность и достаточно обширный набор функций.

Для настройки не нужно посещать сервисный центр

Давайте узнаем, какие функции и преимущества предлагает нам эта модель сетевого оборудования, как настроить её или перепрошить.

При сравнительно небольших размерах, оборудование по наполнению ничем не уступает обычным роутерам той же ценовой категории. Его максимальная скорость составляет около 150 Мбит/сек, чего вполне достаточно для повседневного пользования. Работает устройство на стандартной частоте 2,4 ГГц, поддерживает последнюю технологию передачи данных 802.11 b/g/n.

Для установки соединения предусмотрены все современные протоколы связи, продумана и защита сети через фильтрацию IP-адресов. Есть только одна особенность конструкции Netgear WNR612 2emrus - наличие двух, а не четырёх разъёмов LAN, что не так уж важно для пользователя, привыкшего подключаться к интернету через Wi-Fi.

Благодаря доступному интерфейсу, роутер прост в настройке или замене прошивки, поэтому рассмотрим, как сделать всё это самостоятельно без помощи специалистов.

Для подключения к сети, прежде всего, выполните вход в меню настроек роутера следующим образом:

Введите в адресной строке браузера 192.168.1.1.
В окне авторизации впишите в строки слова admin и password, затем вы увидите запрос на обновление прошивки - если хотите, можете обновить устройство.
Выберите вариант «Я хочу настроить маршрутизатор сам(а)», чтобы собственноручно разобраться в параметрах и установить соединение с сетью.
Придумайте новый логин и пароль для этого меню - форма для изменения информации станет доступна в следующем окне. Всё это делается с той целью, чтобы никто из сторонних пользователей не мог вскрыть вашу сеть.

DHCP-соединение

Такого рода соединение с динамическим IP-адресом устанавливается так:

Откройте основные параметры в разделе Установка.
Заполните данные страницы - отметьте строку, где речь идёт о том, что для включения интернета не нужно предоставлять дополнительные данные.
Затем укажите автоматическое обнаружение конфигураций IP, DNS.
В строке об определении адреса MAC выберите использование по умолчанию, если ваш провайдер не требует его привязки для подключения. В обратном случае, выберите «Использовать MAC-адрес компьютера».

Соединение с использованием статического IP выполняется таким же образом. Единственное отличие - при заполнении формы отметьте вариант «Использовать статический адрес» и впишите данные из договора, то же проделайте с настройками DNS.

Подключение через протоколы VPN и PPPoE

Независимо от способа получения IP-адреса в VPN-подключении нужен ввод других параметров, поэтому выберите вариант «Да» на вопрос о том, требуется ли ввести другие данные для подключения к интернету Netgear WNR612 2emrus. Затем переходите к другим действиям:

В строке поставщика услуг выберите нужный протокол.
Укажите логин и пароль доступа, который предоставляет поставщик услуг.
Для беспрерывной работы соединения отметьте галочкой «Всегда включено».
Укажите адрес сервера - он содержится в договоре.
Для подключения со статическим IP введите адреса IP, DNS, маски подсети и шлюза.
Отметьте подходящий параметр определения MAC-адреса.

Для протокола PPPoE настройка происходит аналогичным образом, только здесь вы всегда выбираете автоматическое определение конфигураций IP и DNS-адресов.

Включаем беспроводное соединение

Для активации Wi-Fi руководствуйтесь такими указаниями:

В меню WNR612 2emrus откройте «Настройки беспроводной сети».
В появившемся окне укажите свой регион, активируйте пункт «Включить широковещание SSID».
Придумайте имя для своей сети.
Канал вещания стоит оставить «Auto».
Выберите тип шифрования WPA2/PSK AES - это надёжный способ уберечь сеть от стороннего вмешательства при помощи пароля, который вы создаёте тоже здесь.

Замена ПО

Для замены микропрограммы на WNR612 необходимо обязательное подключение роутера к компьютеру через кабель. Ещё заранее загрузите TFTP-сервер, а после - файл актуальной прошивки, который нужно сохранить «C:\netgear\».

Может понадобиться установочный диск Windows

Изменяем настройки подключения на ПК - в свойствах сетевого соединения открываем протокол с номером 4 и в строке IP-адреса ставим значение 192.168.1.2., строка маски подсети заполняется цифрами 255.255.255.0., шлюз - 192.168.1.1.
Откройте Командную строку и введите ping 192.168.1.1 -t.
Включите на оборудовании режим восстановления - зажмите Reset, не отпуская, выключите и перезапустите устройство. Если индикатор питания начал мигать - роутер перешёл в режим восстановления .
Запустите дополнительную консоль и впишите команду «C:\tftp -i 192.168.1.1 put C:\netgear\<файл_прошивки.img>».

Как видите, установка, обновление прошивки на Netgear WNR612 происходит довольно быстро и просто. Удобный интерфейс, хороший функционал и компактные размеры - то, что отличает его среди остальных. Эта модель известного и проверенного производителя предоставит возможность пользоваться доступом к сети на высокой скорости с мощным сигналом Wi-Fi.

Если у Вас Wi-Fi роутер от компании Эр-Телеком модели NetGear WNR612v2 . то Вам сперва потребуется сменить прошивку. Это требуется для того, чтобы можно было полноценно пользоваться wi-fi роутером NetGear WNR612v2 . Инструкцию Вы можете посмотреть здесь.

Инструкция по настройке роутера NetGear WNR612

Авторизация

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.1.1. В появившемся окне вводим admin» в качестве имени пользователя и «password» в качестве пароля.

При входе появляется страница проверки обновления ПО.

После обновления, если оно требуется, Вы попадаете в мастер установки. Если до текущего момента маршрутизатор не настраивался или находился в состоянии заводских настроек, то вы увидите страницу мастера настроек. Предлагается на выбор два варианта установки. Мы рассмотрим установку всех необходимых параметров вручную

На вопрос мастера выбираем «Нет. Я хочу настроить маршрутизатор сам(а).» и нажимаем «Далее>».

Смена заводского пароля

В целях безопасности рекомендуется сменить заводской пароль. Для этого необходимо перейти в меню «Установить пароль » и указать в качестве пароля пароль по умолчанию, то есть «Password «, а в качестве нового пароля ваш желаемый пароль. И нажать на кнопку «Применить «. После применения новых настроек необходимо снова авторизоваться в системе, введя Ваш Новый пароль .

Настройка подключения к Интернет

В зависимости от Вашего провайдера и его настроек необходимо выбрать тот или иной режим подключения. Рассмотрим каждый из них по порядку.

Настройка подключения в режиме DHCP (динамический IP)

Первый режим — режим DHCP, назначающий автоматическое получение настроек сети от провайдера. В этом случае необходимо выбрать «Нет» на вопрос «Требуется ли при подключении к интернету ввести информацию о подключении?» и указать «Получить динамически от поставщика услуг интернета» для поля «IP-адрес в интернете» (на рисунке этого поля не видно) и «Получить автоматически от поставщика услуг интернета» для поля «Адрес сервера DNS (сервера доменных имен)». Если провайдер использует привязку по MAC-адресу, и Вы настраиваете маршрутизатор с ПК, который до этого был подключён к сети интернет, то для поля «MAC-адрес маршрутизатора» укажите опцию «Использовать MAC-адрес компьютера». Если привязка по MAC-адресу у провайдера отсутствует, то оставляем опцию по умолчанию — опцию «Использовать MAC-адрес по умолчанию». И нажимаем кнопку «Применить».

После применения настроек мы можем успешно пользоваться интернетом.

Настройка подключения в режиме статического IP

Второй режим — это статические или по-другому фиксированные настройки, которые обычно указываются в договоре, заключённом с Вашим провайдером. Для настройки данного режима аналогично отвечаем «Нет» на вопрос «Требуется ли при подключении к интернету ввести информацию о подключении?» и указываем опцию «Использовать статический IP-адрес» в поле «IP-адрес в Интернете». Далее необходимо ввести те настройки, которые вам предоставил провайдер. Например, IP-адрес: 10.0.0.100; IP-маска подсети: 255.255.255.0; IP-адрес шлюза: 10.0.0.1. В поле адрес сервера DNS (сервера доменных имен) указываем «Использовать эти серверы DNS» и вводим: IP-адрес главного DNS и IP-адрес дополнительного DNS, если он у нас есть, например: 10.0.0.1. Аналогично случаю настройки в первом режиме выбираем использовать MAC-адрес компьютера, если провайдер использует привязку по MAC-адресу. Или оставляем использовать MAC-адрес по умолчанию, если привязка отсутствует. Затем нажимаем кнопку «Применить».

Настройка PPtP (VPN) при автоматическом получении локального IP адреса (DHCP)

Это разновидность VPN-подключения. Для его настройки необходимо выбрать «Да» на вопрос «Требуется ли при подключении к интернету ввести информацию о подключении? и из выпадающего списка поставщиков услуг интернета выбрать «PPTP». Если Вы желаете, чтобы маршрутизатор оставался всегда подключённым к интернету выберите в качестве режима подключения «Всегда включено». В противном случае можно задать интервал бездействия в минутах, после которого маршрутизатор будет автоматически отключаться от интернета. Или можно выбрать полностью ручное подключение через web-интерфейс.

Протокол «PPTP» требует не только обязательного указания имени пользователя и пароля, адрес VPN-сервера для подключения, но так же подразделяется на два распространённых в России варианта. Их разница в том, каким образом назначаются настройки для подключения к локальной сети провайдера: динамически через протокол DHCP или задаются статически пользователем. В обоих случаях Вам необходимо сначала указать логин в поле «Имя пользователя» и пароль интернета в поле «Пароль». Затем нужно указать адрес сервера в поле «Адрес сервера». Адрес сервера может быть в виде IP-адреса, к примеру, 10.0.0.138 или в виде доменного имени, например, vpn. internet. beeline. ru.

Настройка PPtP (VPN) при статическом локальном IP адресе

При наличии доступа к локальным ресурсам провайдера необходимо настроить дополнительные параметры подключения. Если они получаются автоматически или провайдер их Вам не предоставил, то обычно ничего дополнительного вводить не нужно! Если у Вас имеются данные по указанию IP-адреса, маски подсети, шлюза и DNS-серверов, то их необходимо ввести в соответствующие поля: «Мой IP-адрес», «Маска подсети», «IP-адрес шлюза» и «Главный DNS», «Дополнительный DNS» (некоторые поля не видны на рисунке). Если провайдер использует привязку по MAC-адресу, выберите так же опцию «Использовать MAC-адрес компьютера». Затем нажмите кнопку «Применить».

Настройка PPPoE подключения

Режим подключения «PPPoE» по своим настройкам совершенно аналогичен предыдущим режимам. Заполняем графы «Имя пользователя» и «Пароль» (данные берем в договоре с провадйером), «Имя службы» — вводим любое название будущего подключения. «IP адрес в Интернете» — ставим точку на «Получить динамический от поставщика услуг Интернет».

Настройка L2TP подключения

Тип соединения — L2TP Имя пользователя и пароль — логин и пароль из договора Режим подключения — Всегда включено Адрес сервера — вводим ip-адрес или название vpn-сервера по договору IP-адрес DNS-сервера — получить автоматически от провайдера MAC-адрес маршрутизатора — использовать адрес по умолчанию Остальные параметры можно не менять. Нажимаем Применить .

После выбора режима требуемого подключения к интернету и соответствующих настроек, маршрутизатор должен автоматически подключиться к интернету. В этом можно убедиться зайдя в меню «Состояние маршрутизатора» и нажав кнопку «Состояние подключения».

Настройка Wi-Fi на роутере

Для настройки защиты беспроводной сети необходимо зайти в меню «Параметры беспроводного соединения». Здесь можно задать собственное имя сети, которое будет видно беспроводным wi-fi-устройствам. Регион оставляйте «Россия». Номер беспроводного канала рекомендуется так же оставить без изменений в режиме «авто». А так же надо установить режим подключения и параметры безопасности. В качестве режима подключения рекомендуется использовать максимально возможный режим, если у вас имеются соответствующие беспроводные адаптеры с поддержкой новых стандартов со скоростью работы до 150 или 300 Мбит/c. В противном случае достаточно указать режим до 54 Мбит/с. В качестве режимов безопасности рекомендуется использовать самые современные, например, WPA2-PSK с шифрованием , так как он даёт максимальную производительность и защиту сети. После выбора данного режима необходимо задать фразу пароль, которая будет использоваться для подключения всех беспроводных wi-fi-устройств к маршрутизатору. Постарайтесь использовать сложную фразу и запишите её! Использование комбинаций типа «qwerty» или «1234567» могут быть взломаны злоумышленниками за считанные секунды. После ввода фразы-пароля нажмите кнопку «Применить», и подключайте безопасно Ваши беспроводные устройства, ПК к маршрутизатору, используя данный ключ безопасности.

Переадресация и проброс портов

Заходим в Дополнительно — Переадресация портов / инициирование портов .

Нажимаем Добавить собственную службу . Имя службы — название создаваемой службы Тип службы — выбираете нужный Вам протокол Внешний начальный/коченый порт и Внутренний начальный/конечный порт — диапазон портов IP-адрес сервера — сетевой адрес устройства, на который будет перенаправляться запрос Нажимаем Применить .

Комплект и внешний вид

Немаловажным преимуществом маршрутизатора WNR612 от многих конкурентов по праву считается его небольшие размеры (140x95x30мм). Это обусловлено, прежде всего, уменьшением числа проводных портов с 4 до 2. Принимая во внимание, что процент классических рабочих станций снижается, такое решение выглядит вполне оправданным и обоснованным.

На задней панели маршрутизатора расположены:

2 порта LAN;
порт WAN;
вход для блока питания;
кнопка сброса.

Индикаторы работы маршрутизатора расположены на лицевой части, а именно:

Подключение роутера

Подключение маршрутизатора Netgear WNR612 может показаться сложным на первый взгляд.

Опишем данный процесс подробнейшим образом:

извлеките устройство из упаковки и установите в нужном месте;
подсоедините адаптер питания в необходимый разъем на задней стороне роутера, а другим концом в розетку 220В;
сетевой кабель интернет-провайдера подсоедините к порту роутера с надписью «Интернет»;
сетевой кабель, который поставляется вместе с роутером, необходимо одной стороной вставить в любой порт LAN, а другой в сетевую плату рабочей станции.

Видео: Настройка Wi Fi роутера

Вход

Для входа в интерфейс устройства следует осуществить следующие действия:

Настройки протоколов Интернет

PPTP

PPTP – это наиболее распространенная разновидность VPN-подключения.

Для настройки данного варианта требуется:

на стартовый вопрос ответить утвердительно;
выбрать в следующем списке «PPTP»;
указать имя пользователя и пароль;
указать имя VPN-сервера;
ввести второстепенные параметры, предоставленные в активном окошке;
выбрать один из двух возможных вариантов подключения: статический или динамический.

Для настройки подключения данного вида следует:

выбрать соответствующий тип соединения;
ввести имя пользователя и пароль (взять в договоре);
в поле «Режим подключения» выбрать «Всегда включено»;
в следующем поле ввести данные из договора;
IP-адрес DNS-сервера - выбрать первый вариант;
MAC-адрес маршрутизатора - выбрать первый вариант;
оставшиеся опции можно оставить без изменения.

PPPoE

Для настройки данного свособа подключения требуется:

Статический IP-адрес

Последний режим - это фиксированные параметры, которые обычно указываются в документации провайдера.

Для настройки данного режима необходимо:

Wi-fi

Последовательность действий для настройки защиты беспроводной сети следующая:

Как настроить IPTV

Прошивка роутера

Последовательность действий при смене прошивки на NetGear WNR612:

На этом перепрошивка роутера успешно завершена.

Универсальные домашние устройства для реализации доступа в интернет через Ethernet-подключение с нескольких настольных компьютеров и ноутбуков давно уже являются вполне обычным оборудованием. Аппаратные характеристики обычно представлены формулой 1×WAN+4×LAN+Wi-Fi. В зависимости от уровня устройства, проводные порты могут быть гигабитными, хотя пока более распространен Fast Ethernet на 100 Мбит/с. Что касается беспроводного интерфейса, то все чаще встречаются модели с 802.11n. Но тут еще надо обращать внимание на число радиоканалов и антенн. Максимальные скорости можно получить только на устройствах с поддержкой MIMO 3×3 и тремя антеннами. Набор функций также, можно сказать, устоялся - настройка через браузер, доступ к интернету по технологии NAT, поддержка статических/динамических адресов и PPPoE/PPTP/L2TP, возможность организации серверов внутри LAN, встроенные системы защиты от DoS и сканирования портов, межсетевой экран.

С учетом постоянного совершенствования аппаратной базы устройств и увеличения доступных пользователю скоростей, производительность роутеров стабильно растет при сохранении или даже снижении их стоимости. Как обычно, больше всего моделей представлено в среднем и бюджетном сегментах рынка. В конце мая мы рассматривали модель Netgear JWNR2000, которая приятно удивила нас своей производительностью. При стоимости около 2000 рублей она смотрится очень неплохо.

В то же время минимальная стоимость устройств начального уровня - почти в два раза меньше. Интересно, за счет чего можно еще сэкономить? Может быть за счет размера? Создавая свой новый роутер WNR612, возможно так и думали в Netgear. На самом деле эта модель идет на смену WGR612 и по спецификациям отличается от нее типом беспроводного модуля. Сокращения внешних размеров, грубо говоря, в два раза по сравнению с «обычными» в этих моделях удалось достичь путем отказа от пары портов LAN, то есть по проводам к роутеру можно подключить только два клиента. Для устройства начального уровня это вполне разумное решение. Тем более что есть и Wi-Fi. Посмотрим, насколько малютка окажется конкурентноспособна с точки зрения скорости и возможностей.

Комплект поставки

Маршрутизатор продается в небольшой картонной коробке, оформление которой позволяет легко определить бренд по цветам - белому, оранжевому и синему. Упаковка полностью локализована - вся информация на ней идет исключительно на русском языке. Кроме привычных технических спецификаций и фотографий, есть развернутое описание возможностей и схема подключения.

Комплект поставки стандартный - роутер, импульсный блок питания (7,5 В 1 А), один сетевой патч-корд, подставка для вертикальной установки, листовка о технической поддержке и гарантии, краткая инструкция по установке (все на русском языке).

Устройство совсем новое, так что на локальном сайте компании информации о нем пока мало. Полную версию документации только английском языке можно скачать по ссылке в web-интерфейсе роутера. Отметим, что гарантийный срок Netgear установил в два года, что достаточно редко встречается на рынке.

Внешний вид

Использование белого пластика и скругленные углы корпуса приводят к ассоциациям с продуктами «яблочной» компании. На самом деле подобный дизайн уже использовался Netgear и ранее для своих решений, в основном начального уровня. Отметим, что пластик матовый, что заметно улучшает потребительские свойства, хотя и меньше блестит на витрине магазина.

Существенным отличием роутера WNR612 от многих других моделей является его компактный размер - всего около 14×9,5×3 сантиметра. Конечно же, для стандартной формулы с четырьмя проводными портами этого достичь было бы сложно. С учетом распространения ноутбуков и уменьшения доли классических десктопов решение сократить число проводных портов до двух выглядит достаточно удачным.

Так что на задней панели можно увидеть только два порта LAN, один WAN, кнопку сброса и вход для блока питания. Рассматриваемая модель, как и многие другие от Netgear, использует встроенные беспроводные антенны, так что разъемов для внешних здесь мы не увидим. На передней панели находятся пять индикаторов - статус, беспроводная связь, Интернет, LAN1 и LAN2.

Вентиляция у роутера пассивная - по краям верхней и нижней крышек находятся отверстия. Во время работы он греется не сильно, так что этого вполне достаточно. Устойчивости WNR612 придают четыре резиновые ножки. При необходимости устройство можно поставить вертикально, а вот крепления на стену не предусмотрено. На нижней поверхности роутера есть наклейка с описанием подключений, данными доступа к настройкам и другой полезной информацией.

Начинка

Аппаратная платформа рассматриваемой модели основана на базе чипов Atheros - процессоре AR7240 (MIPS, 400 МГц) и радиоблоке AR9285. Последний работает на частоте 2,4 ГГц, поддерживает стандарты 802.11b/g/n с максимальной производительностью до 150 Мбит/с. Антенны у него две, но режим MIMO только 1×1, а вот на двух каналах он работать умеет. Интересно, что соединение данных микросхем осуществляется через стандартный интерфейс PCI Express, а использованный процессор очень универсальный, в частности в нем реализованы сетевые порты (на самом деле он поддерживает до четырех LAN и даже USB 1.1). Дополняют картину один чип оперативной памяти на 32 МБ и флеш на 4 МБ. На плате можно обнаружить консольный порт.

Как мы видим, именно современная высокоинтегрированная элементная база позволила создать такое компактное и недорогое устройство. Интересно будет посмотреть, насколько оно получилось производительным.

Настройка и возможности

Никакого специализированного программного обеспечения для настройки или работы с устройством нет. Все операции осуществляются исключительно через web-брузер. Для доступа к web-интерфейсу необходимо на подключенном клиенте открыть страницу www.routerlogin.net . Далее будет предложено выбрать вариант настройки - с использованием помощника или для опытных пользователей. В первом случае роутер пытается самостоятельно обнаружить тип подключения (для прямого подключения может сработать, а вот локального провайдера роутер может и не опознать), настроить его, а потом указать параметры беспроводного подключения. Если же выбрать второй вариант - то вы сразу попадаете в привычный «полный» интерфейс устройства. Честно говоря, он нас немного удивил - не ждали таких возможностей от подобного недорогого устройства. Также надо отметить и то, что страницы локализованы и есть неплохо переведенная встроенная справочная система. Но обо всем по порядку. Тестирование проходило с прошивкой бета-версии V1.0.0.1_1.0.5.

Начнем с параметров подключения к интернету. Роутер поддерживает все актуальные для России варианты - прямое подключение со статическим или динамическим адресом, PPPoE, PPTP, L2TP. Из присутствующих опций отметим возможность изменить внешний MAC-адрес устройства.

На дополнительной странице для настройки порта WAN есть еще несколько параметров, в частности отключение встроенной защиты от сканирования портов и DoS, IP-адрес для сервера DMZ, отключение прокси для IGMP, размер MTU и другие.

Для удобства пользователя есть поддержка нескольких сервисов DDNS, включая DynDNS.org. Предусмотрено программирование собственных маршрутов, если сеть провайдера достаточно сложная. Также есть опция по включению доступа к настройкам из WAN-сегмента. Он будет работать для всех сразу или же только у указанного диапазона IP-адресов.

Клиенты подключаются по технологии трансляции сетевых адресов (NAT), отключить ее нельзя. Получать адреса они могут от встроенного сервера DHCP, при необходимости в нем можно запрограммировать соответствия MAC-IP. Адрес устройства в локальной сети по умолчанию 192.168.1.1, но можно поменять его на любой другой. Есть поддержка протоколов RIP версий 1, 2B и 2M.

Доступность из интернета для сервисов на клиентах («проброс портов») можно реализовать через протокол UPnP или же в ручном режиме. В случае переадресации портов внешние и внутренние должны совпадать по номерам. Что касается протоколов, то можно выбрать TCP, UDP или TCP/UDP. Предусмотрен и режим инициирования трансляции портов при обнаружении исходящего соединения с определенными параметрами.

Беспроводной интерфейс имеет три страницы с параметрами. На первой вы задаете имя сети, режим безопасности и ключ, максимальную скорость и канал. Роутер поддерживает открытые сети, WEP, WPA-PSK и WPA2-PSK. Можно запретить общение беспроводных клиентов между собой. Вторая страница - организация гостевой сети. Предусмотрено программирование и выбор четырех профилей с собственными именами сетей и параметрами безопасности. По умолчанию «гости» могут только пользоваться интернетом, но при необходимости можно разрешить им работать друг с другом и с локальной сетью пользователя.

Дополнительные опции указываются на третьей странице - здесь можно выключить радиомодуль, изменить несколько его параметров, ограничить мощность передатчика, настроить WPS. К сожалению, аппаратной кнопки для быстрого подключения и настройки клиентов не предусмотрено. Но можно использовать «программную кнопку» или стандартный механизм с PIN-кодом. Для повышения безопасности можно запрограммировать список MAC-адресов клиентов, которым разрешено подключаться по Wi-Fi.

Еще одной функцией, относящейся к беспроводному подключению, является работа в качестве ретранслятора. Поскольку он совместим только с WEP, то, на наш взгляд, не очень интересен сегодня.

Кроме упомянутых выше защит от сканирования портов и DoS, роутер умеет блокировать сайты по списку ключевых слов в URL и внешние сервисы. Во втором случае необходимо указать порт получателя или диапазон портов, протокол (TCP, UDP или TCP/UDP) IP-адрес или диапазон адресов клиента. При срабатывании блокировки в журнал заносится соответствующая запись. Работать блокировка может всегда или же по расписанию. В нем можно выбрать дни недели и время дня для работы этих функций. Интересно, что встроенные часы устанавливаются исключительно через интернет, нужно только указать временную зону.

Несмотря на то, что устройство позиционируется в бюджетный сектор, в нем реализовали такую функцию, как управление полосой пропускания (QoS). Работает она путем контроля и ограничения трафика по приоритетам. Правила можно установить на приложение (точнее диапазон портов), определенный MAC-адрес или физический порт LAN (в данном случае - один из двух). Вариантов приоритета четыре - самый высокий, высокий, обычный, низкий. Быстрая проверка показала, что при небольшой нагрузке роутер вполне справляется с управлением трафиком.

Еще одной дополнительной возможностью является встроенный счетчик трафика. Он может пригодиться тем, кто предпочел тарифный план без ограничения скорости, но с лимитом по объему скаченной информации. Роутер ведет статистику и может автоматически показывать предупреждения о скором исчерпании лимита, а при его достижении даже отключить доступ к интернету.

Журнал ведется в обычном текстовом виде. Он достаточно подробный, не имеет настроек выбора протоколируемых событий. Предусмотрена отправка его на электронную почту администратора по расписанию. SMTP-сервер можно запрограммировать с аутентификацией пользователя, а вот шифрование для данной функции не поддерживается.

Системные страницы настроек обычны - установка пароля администратора, работа с конфигурацией роутера, обновление прошивки. Для последнего предусмотрена онлайновая проверка новых версий на сайте Netgear. Состояние маршрутизатора можно узнать на странице статуса. На ней приводится вся основная информация об устройстве: имя, версия прошивки, состояние интерфейсов WAN, LAN и Wi-Fi. На отдельной странице можно посмотреть список текущих клиентов роутера, включая их MAC- и IP-адреса и имена хостов. Беспроводные клиенты перечислены в отдельной таблице.

Тестирование

Проверка «выносливости» WNR612 на высокой нагрузке осуществлялась при прямом подключении в сеть, где нам была доступна скорость 100 Мбит/с. Далее на клиенте, работающем через роутер, запускался utorrent, в настройках которого ограничения были выставлены с большим запасом. В этих условиях при загрузке сотни заданий (активно было около двух десятков) роутер смог обеспечить скорость более 8 МБ/с при более чем 500 одновременных подключений. На наш взгляд, это очень неплохой результат. На канале провайдера «Корбина-Телеком», который у нас работал с тарифным планом на 10 Мбит/с, аналогичный тест также был успешен с очевидной поправкой на максимальную скорость, до 1 МБ/с в данном случае. Одновременно с загрузкой файлов можно было воспользоваться IPTV. Все работало стабильно в режиме PPTP, а вот с L2TP связь была неустойчивой. Надеемся, что в релизе прошивки эту проблему устранят.

Вторая часть тестов традиционно проводилась в программе IxChariot. На первом графике приводятся результаты синтетических тестов при прямом подключении, PPTP и L2TP.

Как видно по результатам тестов, скорость работы устройства, несмотря на компактный размер, очень высокая. Во всех направлениях и режимах обеспечивается более 85 Мбит/с. Это хороший результат сегодня для бюджетных устройств. Формально получается, что доступ в интернет не ограничивается роутером, а исключительно выбранным тарифным планом (напомним, что скорости более 100 Мбит/с массово пока недоступны).

Рассматриваемая модель поддерживает одновременную работу с локальной сетью провайдера и интернетом при PPTP/L2TP-подключениях. Распределение скоростей, можно сказать, идеальное - при загрузке документов из локальной сети и из интернета приоритет никому не отдается и скорости получения этих данных практически совпадают. При этом суммарно обеспечивается более 90 Мбит/с.

Проверка работы точки доступа осуществлялась совместно с ноутбуком, в котором был установлен адаптер Intel 5350. В качестве альтернативного варианта использовался USB-контроллер DLink DWA-140. Как мы уже неоднократно говорили, эффективность встроенных антенн у моделей Netgear практически не зависит от взаимного расположения с клиентом. Расстояния между устройствами составляло около шести метров. Во время тестов в эфире присутствовало несколько соседних сетей, но уровень их сигнала был невысоким. Радиомодуль в WNR612 настраивался на режим 150 Мбит/с. Это обеспечивалось работой на двух радиоканалах.

И в этих тестах мы видим, что компактный размер не помешал WNR612 обеспечить высокую производительность. Конечно устройства с поддержкой режимов MIMO 3×3 быстрее, однако для одноканальной модели показанные результаты очень неплохи. Сложно однозначно сказать, с чем связана относительно низкая скорость у 5350, возможно, что контроллер не ожидал увидеть в эфире точку доступа с двумя антеннами и режимом 1×1, работающую с двумя частотными каналами. Но и показанные 40 Мбит/с почти в два раза больше типичной реальной скорости устройств стандарта 802.11g. В этом плане Dlink оказался более гибок и обеспечил почти 70 Мбит/с со своими, прямо скажем, небольшими антеннами.

Выводы

Завершая статью, прежде всего хочется отметить компактный размер рассмотренной модели нового беспроводного роутера Netgear и его невысокую стоимость. Что более интересно - это не помешало производителю предоставить прошивку с широким набором функций, включая поддержку PPTP/L2TP и IPTV. Не забудем упомянуть и современный радиоинтерфейс с реализацией гостевой сети и технологии WPS. Несмотря на его некоторую «бюджетность» его аппаратной реализации, скорость работы превышает показатели сетей прошлого поколения в 2-3 раза.

Что же касается производительности самого маршрутизатора, то и здесь нас он удивил, показав во всех режимах скорость практически на уровне своих 100 Мбит/с портов FastEthernet. Проверка работы под высокой нагрузкой p2p-сетей только подтвердила, что современная аппаратная начинка в этом устройстве начального уровня не так уж и сильно отстает от устройств высокого класса текущего поколения.

По результатам тестов Netgear WNR612, мы бы рекомендовали эту модель всем пользователям высокоскоростных Ehternet-подключений к глобальной сети, которым не требуются гигабитные сетевые порты локальной сети или максимальная производительность беспроводного соединения.Средняя розничная стоимость рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет Н/Д(0).

Печать

Также интересно:

Dark Sector: Прохождение Глава VIII: Неестественная история

Что делать если на компе нету диска D?

Как откатить или удалить проблемное обновление Windows Откат к предыдущей сборке windows 10

Рекомендуем почитать:

2023-08-11 00:02:15

Оператор для работы с наборами UNION Объединение запросов union

2023-08-11 00:02:15

IBM создала самый мощный в мире компьютер Топ 10 самых мощных компьютеров в мире

2023-08-10 00:03:18

Мы знаем далеко не все: какие социальные сети существуют в интернете Путешествия и отдых

В продолжение темы:

Windows

Компьютеры с процессором intel i5 Конфигурация тестовых стендов

Часть вторая : "Важнейшие характеристики каждого семейства процессоров Intel Core i3/i5/i7. Какие из этих чипов представляют особый интерес" Введение Сначала мы приведём...

Новые статьи
